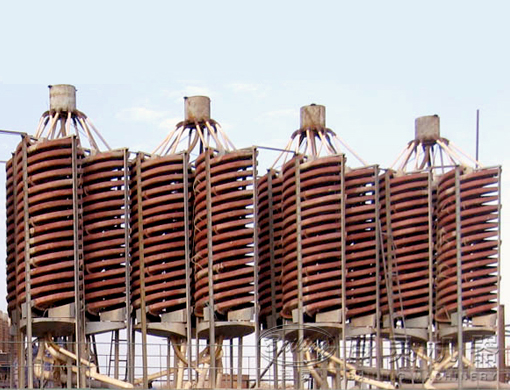

螺旋溜槽

运行稳定 质量可靠
结构简单 无运动件
安全节能 经济实用
制造容易 配置安装和维修方便

产品介绍

  玻璃钢螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备,是采矿、选矿的最佳设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理 想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

工作原理

  螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、接矿斗和槽支架六个部分组成。以烟台鑫海螺旋溜槽为例,由螺旋片组成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。玻璃钢螺旋片质轻而坚固。它的选别工作面有一层耐磨层,经久耐用。槽的首端设有多管式给矿匀分器,分矿均匀,控制简便。匀分的矿浆通过给矿柑缓慢地给到螺旋槽面上。螺旋槽的尾端装有阀块式产品截取槽,将已分选的矿流按品位分成几种产品。用调节阀块的位置来改变各产品的截取宽度。接矿斗是一同心环形筒,将已截取的多股矿流按产品分别汇集导出。

产品优势

  螺旋溜槽的工作特点是在槽中的末端分别截取精、中、尾矿,且在选别过程中不加冲洗水。螺旋槽是设备的主体部件,由玻璃钢制成的螺旋片用螺栓连接而成。在螺旋槽的内表面涂以耐磨衬里,通常是聚氨酯耐磨胶或掺入人造金刚砂的环氧树脂。在糊制螺旋槽体的同时在内表面带上含辉绿岩粉的耐磨层。在螺旋槽的上方有分矿器和给矿槽;下部有产物截取器和接矿槽。整个设备用槽钢垂直地架起。
  螺旋槽的横截面为立方抛物线。曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、制造容易、重量轻、配置安装和维修方便等优点。

产品参数

型号

Model

外径

outside

diameter

(mm)

螺距

Pitch of screw

(mm)

径距比

Rate

倾斜角

(º)

头数

number of threads

围数

Number of turns

给矿力度

Max。Feed size

(mm)

给矿浓度

Mine density

(﹪)

生产能力

Capacity

(T/h)

占地面积

Area

(m²)

高度

Height

(m)

D12000

2000

1200

0.6

9

2-4

3.5

0.04-4

20-40

8-12

5.7

6-8

D11500

1500

900

0.6

9

2-4

4

0.03-0.3

20-45

6-8

5.8



D11200

1200

720

540

0.6

9

2-4

4-5

0.03-0.3

30-50

4-6

2

5、23

D1900

900

540

360

0.4

0.6

9

2-3

4-5

0.03-0.3

30-50

2-3

1、2

3.2-4.2

D1600

600

390

360

0.4

9

1-2

4-5

0.02-0.2

30-50

0.8-12

0.5

2.6

D1400

400

180

0.45

9

1-2

4-5

0.02-0.2

30-50

0.5-0.2

0.25

1.3
